PV-Anlage
Diese Seite wurde vor mehr als 2 Jahren erstellt und vor über einem Monat zuletzt bearbeitet. Eventuell ist längst ihr Mindesthaltbarkeitsdatum überschritten!
Seit 24.10.2017 ist unsere selbst geplante, ausgelegte und montierte PV-Anlage in Betrieb.
Anlagendaten

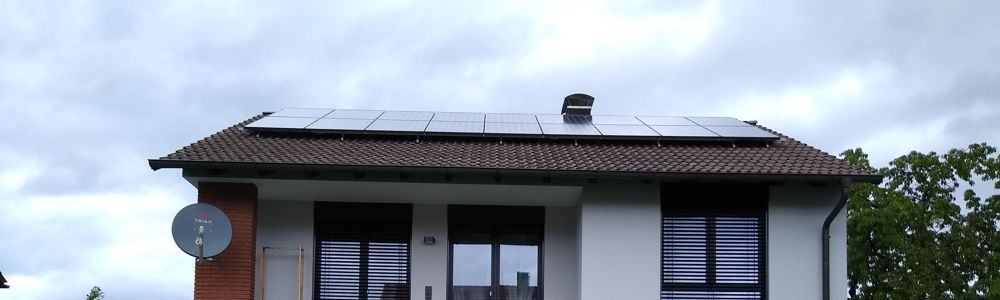

Das Dach hat eine 178°-Ausrichtung bei 28° Neigung und keinerlei Verschattung, also nahezu optimale Voraussetzungen. In der oberen Hälfte des Dachs sind die Module verbaut, eine dritte Reihe mit weiteren 9 Modulen ließe sich bei Bedarf noch darunter verbauen.
Zur Not auch eventuell noch einmal 6 Module quer darunter, also insgesamt 33 Module mit einer Gesamtleistung von dann 10,89 kWp.
- 18 AUO/BenQ PM096B00-330 Module mit jeweils 330Wp in 2 Strings zu je 9 Modulen
- Gesamtleistung 5940Wp, montiert mit einem Schletter Rapid 2+ Max Montagesystem
- Fronius Symo 7.0-3-M Wechselrichter mit integriertem Datenlogger
- Fronius Smart Meter 63A im Verbrauchszweig des Hauses
für die Einspeisebegrenzung "70% weich" - Zwei Eaton SOL30-Safety String-Trennschalter im Dachgeschoss
Statistiken
Aktualisiert: 21.12.2024, 12:45:01 Uhr
- Produktion: 398 W
- Autonomie: 45 %
- Energie Heute: 1808 Wh
- Energie Jahr: 5880747 Wh
- Energie Gesamt: 44787600 Wh
Vernetzung
Der Wechselrichter bzw. der Datenlogger lädt die aktuellen Werte auf einen eigenen Server und zur HomeMatic-Zentrale hoch.
Die Hausautomation steuert verschiedene Komponenten in Abhängigkeit von Produktion und Verbrauch (Raffstores auf/ab, Waschmaschine/Trockner an, etc.), Der Server loggt alle Werte in einer MySQL-Datenbank, bereitet sie grafisch auf und archiviert.
